| Nom De Marque: | GIS |
| Numéro De Modèle: | DPX230 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |
carte PCB directe des solutions HDI de système de la représentation de laser (LDI)
LDI est employé pour des conditions de représentation pour la production en série de carte PCB de HDI
Afin de répondre aux exigences de la production en série de carte PCB de HDI, la méthode de représentation doit :
Tout en réalisant un bas taux de défaut et à haute production, il peut réaliser la production stable de l'opération à haute précision conventionnelle de carte PCB de HDI. Par exemple :
* panneau avancé de téléphone portable, lancement de CSP moins de 0.5mm (avec ou sans des fils entre les protections de BGA)
* la structure de plat est 3 + N + 3, et on empile par l'intermédiaire du trou.
En termes de représentation, de telles conceptions exigent une largeur d'anneau de moins de 75μm. Dans certains cas, la largeur d'anneau est même moins de 50μm. En raison du problème d'alignement, ceux-ci menez inévitablement à la basse sortie. En outre, conduit par la miniaturisation, les lignes et l'espacement deviennent plus minces et plus minces - la réunion ce défi exige changer les méthodes traditionnelles de représentation.
Ceci peut être fait en réduisant la taille de panneau ou utiliser une machine d'exposition de volet pour la représentation de panneau dans plusieurs étapes (quatre ou six). Les deux méthodes réalisent un meilleur alignement en réduisant l'influence de la déformation matérielle. Le changement de la taille de panneau mène aux coûts matériels élevés, et à l'aide de la machine d'exposition de volet mène à la basse production chaque jour. Ni l'une ni l'autre de méthode ne peut complètement résoudre la déformation matérielle et réduire les défauts liés au film photographique, y compris la déformation réelle du film photographique en imprimant des conseils en lots.

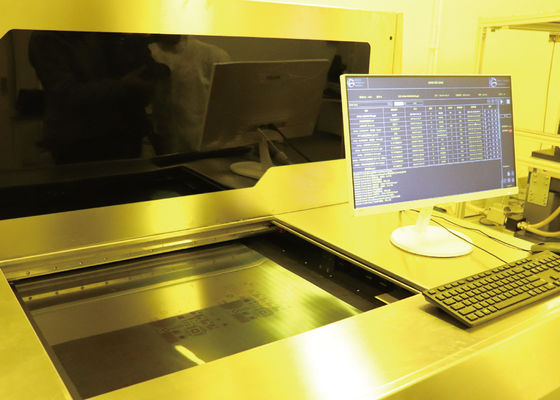

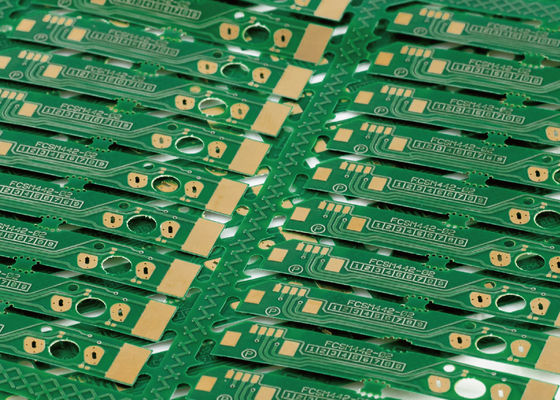

Représentation directe de laser de carte PCB (LDI)
En fabriquant une carte, les traces de circuit sont définies par ce qui est le processus de représentation. Le laser la représentation que directe (LDI) expose les traces directement avec un à rayon laser fortement focalisé que dans l'OR a commandé, au lieu de la lumière inondée passant par un outil de photo, un à rayon laser créera digitalement l'image.
Comment laser le travail va-t-il direct de la représentation (LDI) ?
La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.

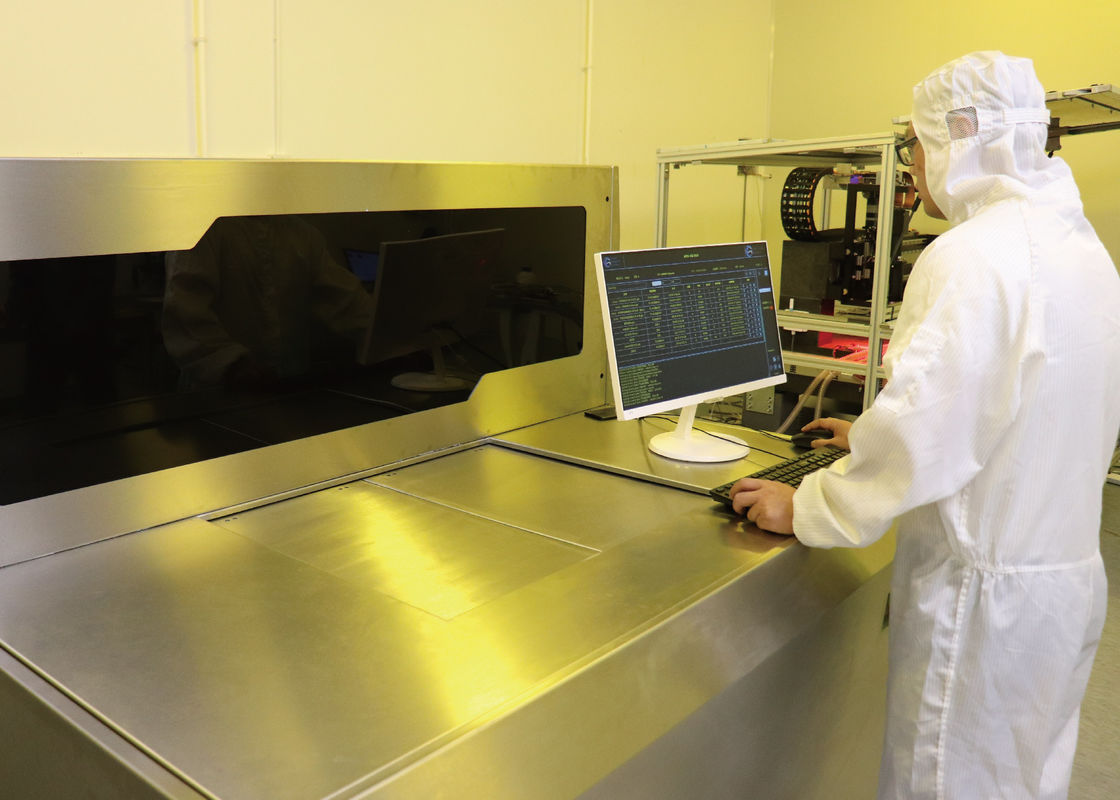

| Spécifications/modèle | DPX230 |
| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |
| Résolution (production en série) | 30um |
| Capacité | 30-40S@18 " *24 » |
| Taille d'exposition | 610*710mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
