| Nom De Marque: | GIS |
| Numéro De Modèle: | DPX230 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |

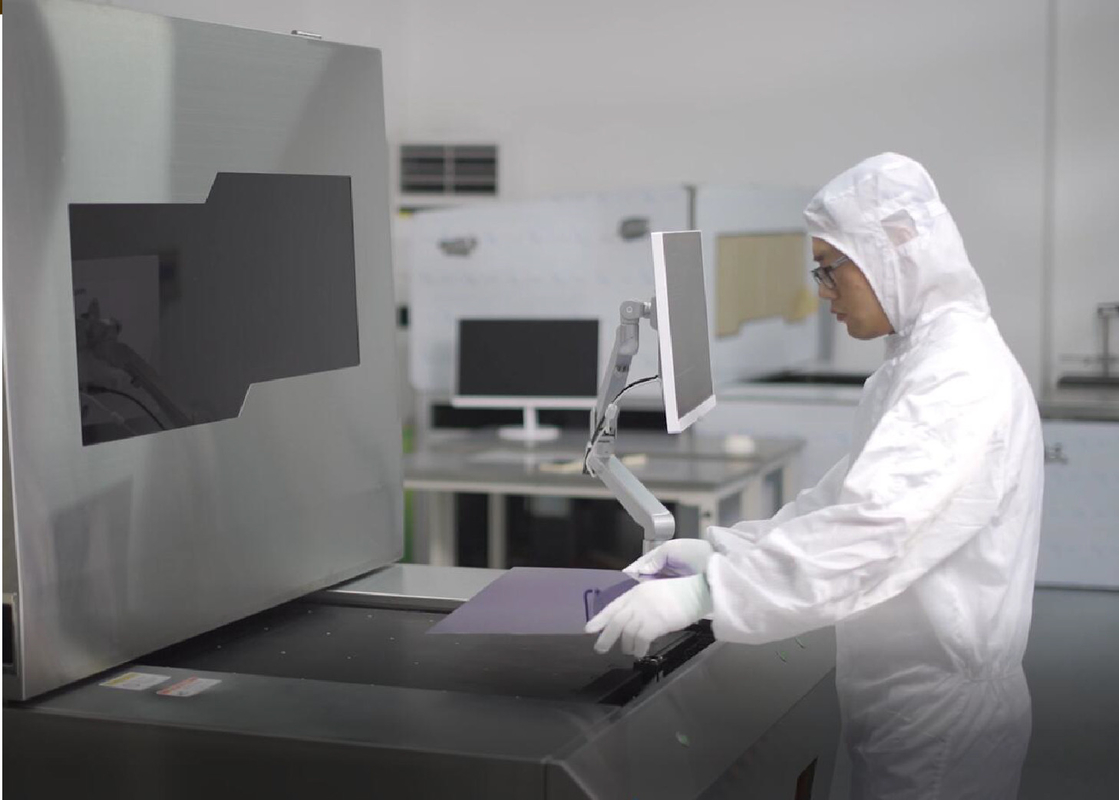

solutions directes de système de la représentation de laser (LDI) pour la diverse carte PCB multicouche
Processus de photolithographie
La représentation directe de laser est l'évolution du processus de photolithographie de carte PCB. LDI n'adopte pas l'outil de photo, mais expose directement les modèles du dossier de Gerber sur le film de vernis photosensible. Ce vernis photosensible UV est sélectivement exposé à l'à rayon laser UV dans les augmentations à travers le stratifié d'une façon de trame. L'image formée peut être comparée à l'image sur l'écran d'ordinateur, formé de plusieurs lignes à travers l'écran. Semblable à la photolithographie, LDI adopte un vernis photosensible, bien que résistiez soit particulièrement créé pour l'impression laser pendant que LDI résistent sont d'action rapide comparés au vernis photosensible conventionnel. LDI résistent viennent en film sec et les options liquides avec résistent à des méthodes d'application étant identiques à ceux utilisées dans la photolithographie.
Représentation directe de laser de carte PCB (LDI)
En fabriquant une carte, les traces de circuit sont définies par ce qui est le processus de représentation. Le laser la représentation que directe (LDI) expose les traces directement avec un à rayon laser fortement focalisé que dans l'OR a commandé, au lieu de la lumière inondée passant par un outil de photo, un à rayon laser créera digitalement l'image.
Comment laser le travail va-t-il direct de la représentation (LDI) ?
La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.
| Spécifications/modèle | DPX230 |
| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |
| Résolution (production en série) | 30um |
| Capacité | 30-40S@18 " *24 » |
| Taille d'exposition | 610*710mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
|
|
