| Nom De Marque: | GIS |
| Numéro De Modèle: | DPX230 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |

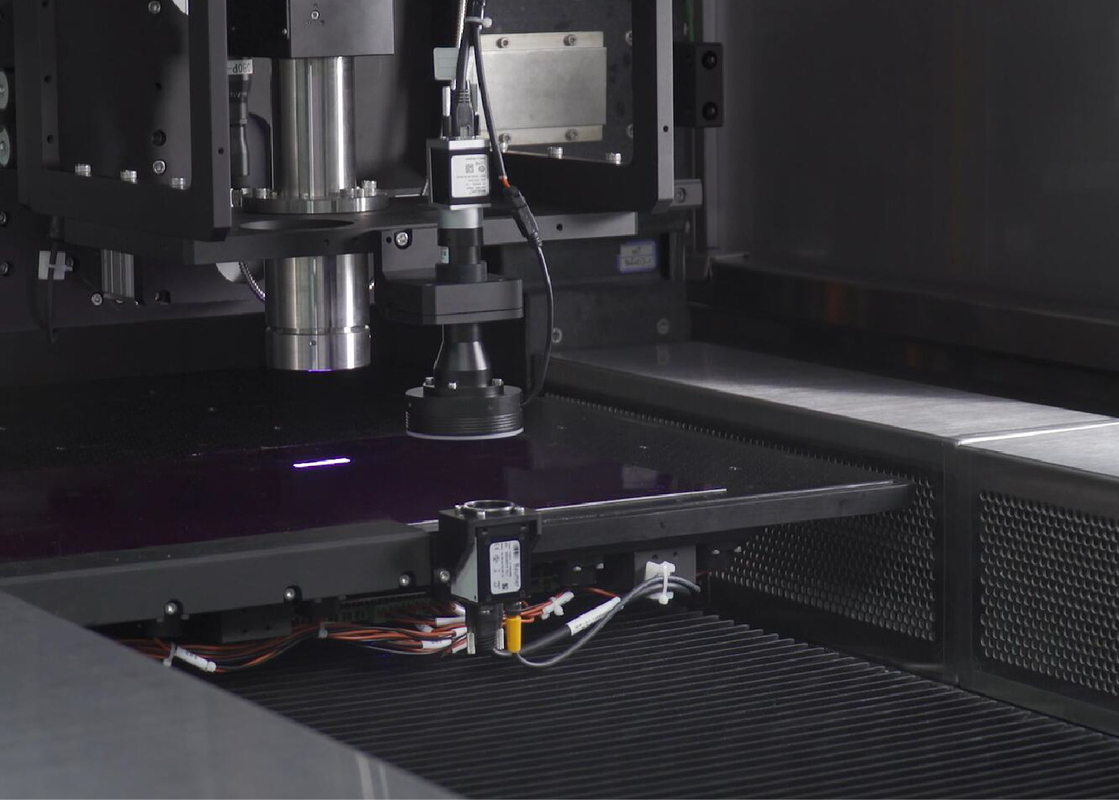

solutions directes de système de la représentation de laser (LDI) pour la diverse carte PCB multicouche
Quand choisissez à la technologie de LDI ?
Les technologies existantes ne peuvent pas offrir la solution acceptable et les résultats inévitables est efficacité réduite de production de carte PCB et rendements inférieurs. De nos jours, une largeur moyenne de trace de carte PCB atteint 0.075mm (3mil) dans PCBs multicouche complexe. Tandis que le processus de représentation de photolithographie atteignait malheureusement ses limites dues à créer la haute densité relie ensemble sur la carte PCB. Il ne peut pas à créer la carte PCB en-dessous de 0.127/0.127mm (5/5mil) de largeurs et d'espaces de trace. Ainsi, quand la plupart des largeurs et des espaces de trace sur une carte sont plus petites que 0.127/0.127mm (5/5mil), LDI est la meilleure option de représentation.
La technologie de LDI est principalement employée dans le conseil de HDI fabriquant avant. Mais maintenant les fabricants de carte PCB doivent fabriquer rigide conventionnel ligne fine et ligne ultra, le câble et le rigide-câble PCBs avec la technologie de LDI où les largeurs de trace et les espaces des circuits conducteurs sont 0.075/0.075mm (3/3mil) ou même 0.05/0.05mm (2/2mil). C'est parce que la représentation directe de laser (LDI) s'est prouvée comme meilleure et la plus complète solution de représentation pour des largeurs et des espaces fins de trace.
Comment laser le travail va-t-il direct de la représentation (LDI) ?
La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.
| Spécifications/modèle | DPX230 |
| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |
| Résolution (production en série) | 30um |
| Capacité | 30-40S@18 " *24 » |
| Taille d'exposition | 610*710mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
|
|
