| Nom De Marque: | GIS |
| Numéro De Modèle: | RTR315 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |

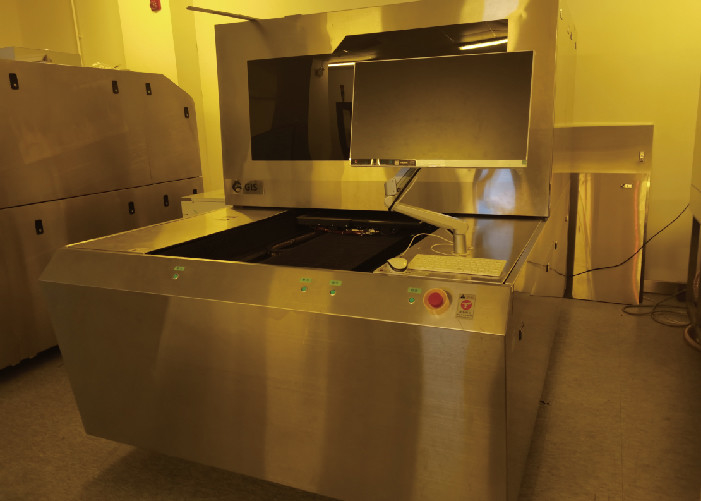

panneau flexible direct des solutions LDI de système de la représentation de laser (LDI)
Remplacement technique de LDI
Il n'y a aucun doute que les premiers adopteurs de la technologie directe de la représentation de laser (LDI) sont habituellement cycle rapide, prototype, ou fabricants de grande capacité de carte PCB qui ont besoin de la préparation rapide et précise de prototype.
Ces modèles directs tôt de la représentation (LDI) répondent parfaitement aux besoins de ces fabricants de carte PCB - temps et coût économisants de film de masque tout en fournissant un niveau élevé de flexibilité et d'exactitude.
Les fabricants de masse de production de carte PCB n'ont pas adopté la technologie de LDI, principalement parce que le système de LDI était trop lent et le coût d'opération d'ajuster le mobile était trop haut. Cependant, le dernier développement technologique a changé la situation. Aujourd'hui, de plus en plus les fabricants de masse de production de carte PCB emploient LDI pour des solutions de représentation.
Comment laser le travail va-t-il direct de la représentation (LDI) ?

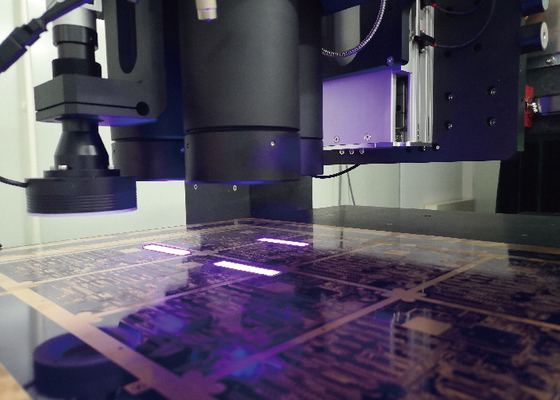

La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.
| Spécifications/modèle | RTR315 |

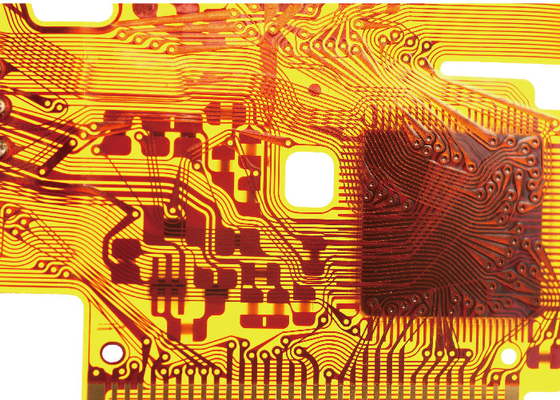

| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |

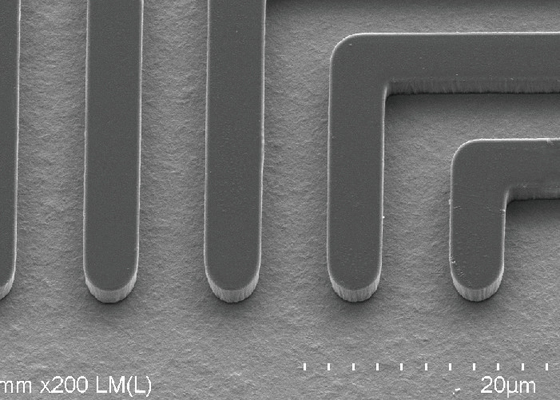

| Résolution (production en série) | 15um |
| Capacité | 12S@18 " *24 » |
| Taille d'exposition | 260*800mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
Vidéo
|
|
