| Nom De Marque: | GIS |
| Numéro De Modèle: | RTR315 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |

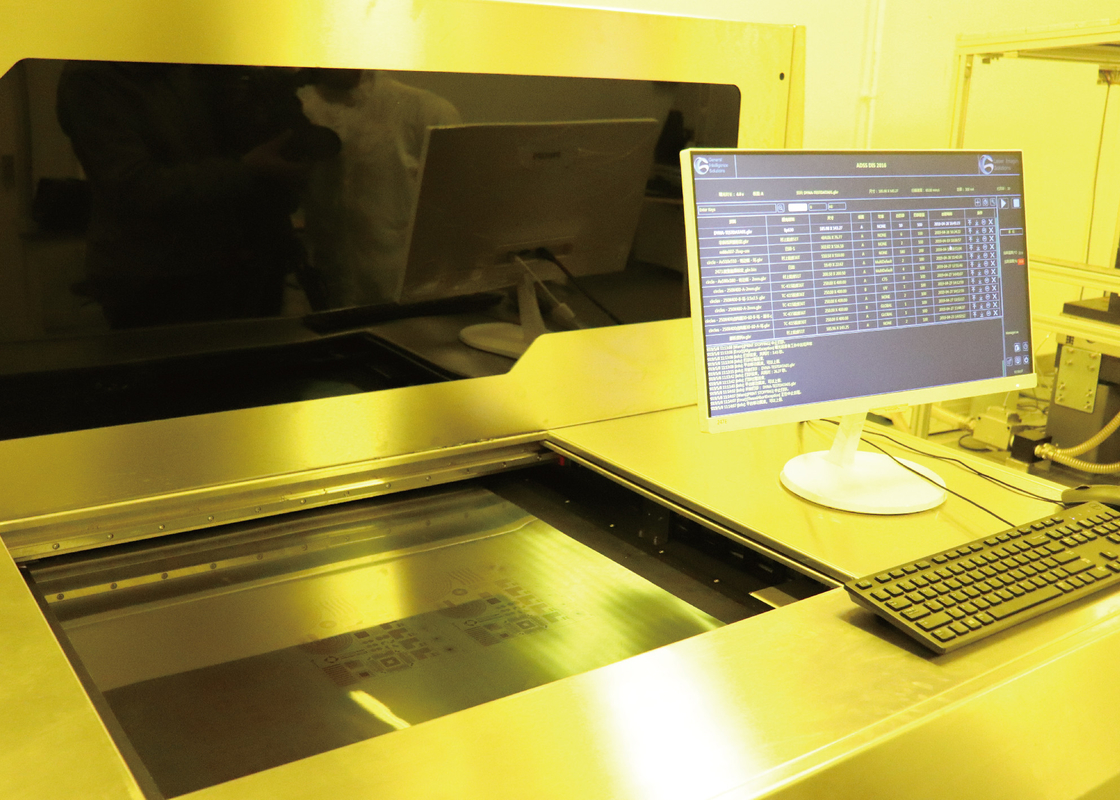

panneau flexible direct des solutions LDI de système de la représentation de laser (LDI)
quand il s'agit de carte de prototype, la disposition de carte PCB est l'un des aspects les plus importants. prendre en considération les plus petites choses va mal, le conseil entier sera endommagé et il ne fonctionnera pas convenablement, ainsi la disposition de carte PCB est extrêmement importante. Le processus de représentation, une des étapes les plus importantes dans l'assemblage de carte PCB, et elle fait bien en créant le modèle de carte PCB.
Pour des ingénieurs, la représentation directe de laser (LDI) peut faire un bon effet sur créer un modèle de représentation sur des stratifiés dans un processus profilé. Les stratifiés d'une carte PCB sont fabriqués par le traitement avec de la résine thermodurcissable sous les couches de pression et de la température de tissu ou de papier de former un morceau final intégral d'épaisseur uniforme. Maintenant PCBGOGO expliquera au sujet de la représentation directe de laser (LDI) pour les circuits flexibles.
| Spécifications/modèle | RTR315 |
| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |
| Résolution (production en série) | 15um |
| Capacité | 12S@18 " *24 » |
| Taille d'exposition | 260*800mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Représentation directe de laser de carte PCB (LDI)
En fabriquant une carte, les traces de circuit sont définies par ce qui est le processus de représentation. Le laser la représentation que directe (LDI) expose les traces directement avec un à rayon laser fortement focalisé que dans l'OR a commandé, au lieu de la lumière inondée passant par un outil de photo, un à rayon laser créera digitalement l'image.
Comment laser le travail va-t-il direct de la représentation (LDI) ?
La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
|
