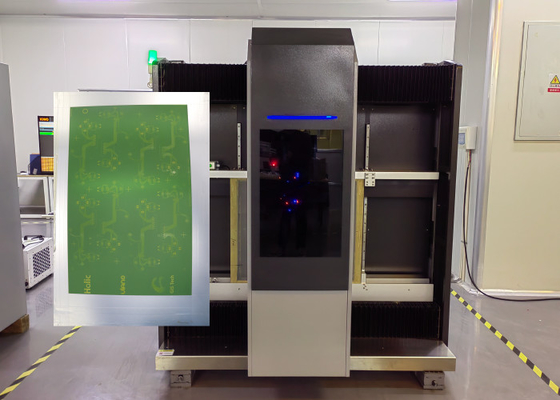

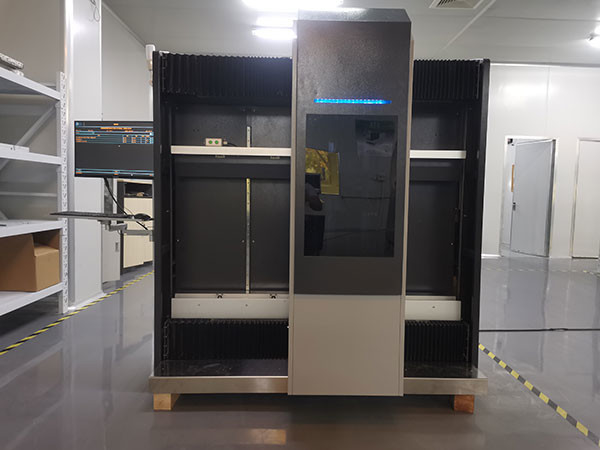

Résolution de la machine d'exposition à l'écran 12700dpi 2200*3200mm

Le nombre de points de contrôle

Le tableau des spécifications du modèle CTS2232V énumère les paramètres et caractéristiques détaillés de l'appareil.Étiquette, Décoration, Emballage, PCB et autres applications connexes.

La taille maximale de l'écran est de 220x320mm (8,66x12,54 pouces), tandis que la taille minimale de l'écran est de 50x50mm (1,97x1,97 pouces).L'épaisseur du cadre de l'écran varie de 25 à 50 mm, et un service sur mesure est disponible pour les épaisseurs personnalisées.

Le système d'imagerie utilise la technologie DMD DLP. L'épaisseur de l'émulsion (EOM) pour l'émulsion résistante aux solvants est de 3 μm à 15 μm, et pour l'émulsion résistante à l'eau, elle est de 3 μm à 300 μm (note:le texte mentionne 500 μm, mais le tableau spécifie 300μm, nous donnons donc la priorité à la valeur du tableau ici).

Le temps d'exposition est compris entre 120 et 240 microsecondes par ligne raster, en utilisant un maillage jaune n ° 350. Les options de résolution comprennent 1270 dpi, 2540 dpi et 1270 dpi (vecteur),avec l'option vecteur sélectionnable.

Le système de mise au point est dynamique. Les formats de fichiers pris en charge comprennent les fichiers vectoriels Tiff, Gerber et PDF, entre autres.

Le type laser est un laser UV d'une longueur d'onde de 405 ± 5 nm. Les options de puissance laser sont de 20 W, 25 W et 30 W. La taille de l'équipement est de 458 x 1570 mm (18,03 x 61,81 pouces).Mais notez que la dimension de hauteur dans les informations de texte (3500mm ou 137.80 pouces) semble incompatible avec le tableau et peut être une faute de frappe; nous donnons la priorité à la valeur du tableau ici pour la largeur et la profondeur.

Le poids net de l'équipement est de 450 kg. Les conditions de fonctionnement comprennent une salle de lumière jaune avec propreté, une température de 22 ± 2 °C et une humidité relative de 40% à 70% (pas de condensation).Les besoins en puissance sont de 110 V/220 V en phase unique.La fréquence de compression est de 50/60 Hz, avec une consommation d'énergie de 4 kW.

Veuillez noter que, dans certains cas, il y a eu des écarts entre le tableau et les informations textuelles fournies; dans ces cas, les valeurs du tableau ont été privilégiées pour leur exactitude.

* Les spécifications peuvent être modifiées sans préavis

Avantages du CTS

Une grande précision:

Résolutions 1270dpi ou 2540dpi, avec raster 133lpi/dpi (impression en demi-tones)

Efficacité élevée:

3 minutes pour terminer l'exposition sur un écran de 1000mm*1000mm. L'efficacité de la fabrication des pochoirs a été grandement améliorée en raison du temps économisé par l'alignement précis de l'exposition et la réduction du lobor.

Faible coût:

L'élimination des films positifs: les films litho sont de plus en plus chers et le nombre de fournisseurs sur le marché diminue rapidement.1 procédé de fabrication numérique à écran CTS pour remplacer 5 procédés de de procédé classique

Équipement de haute qualité:

La combinaison du laser couplé de 405 nanomètres de qualité industrielle GIS et notre module optique est le seul produit sur le marché qui peut atteindre 50% d'utilisation du laser,qui peut économiser considérablement les coûts d'utilisation des clientsEn outre, contrairement aux ampoules halogénures métalliques coûteuses qui doivent être remplacées tous les deux ans, la source de lumière laser de CTS peut être utilisée pendant 10 000 heures.Le système d'imagerie et d'exposition de l'ordinateur à l'écran CTS comprend un ordinateur, un moniteur, et le logiciel propriétaire de RIP.
