| Nom De Marque: | GIS |
| Numéro De Modèle: | DPX230 |
| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable price |
| Délai De Livraison: | 20 jours de travail |

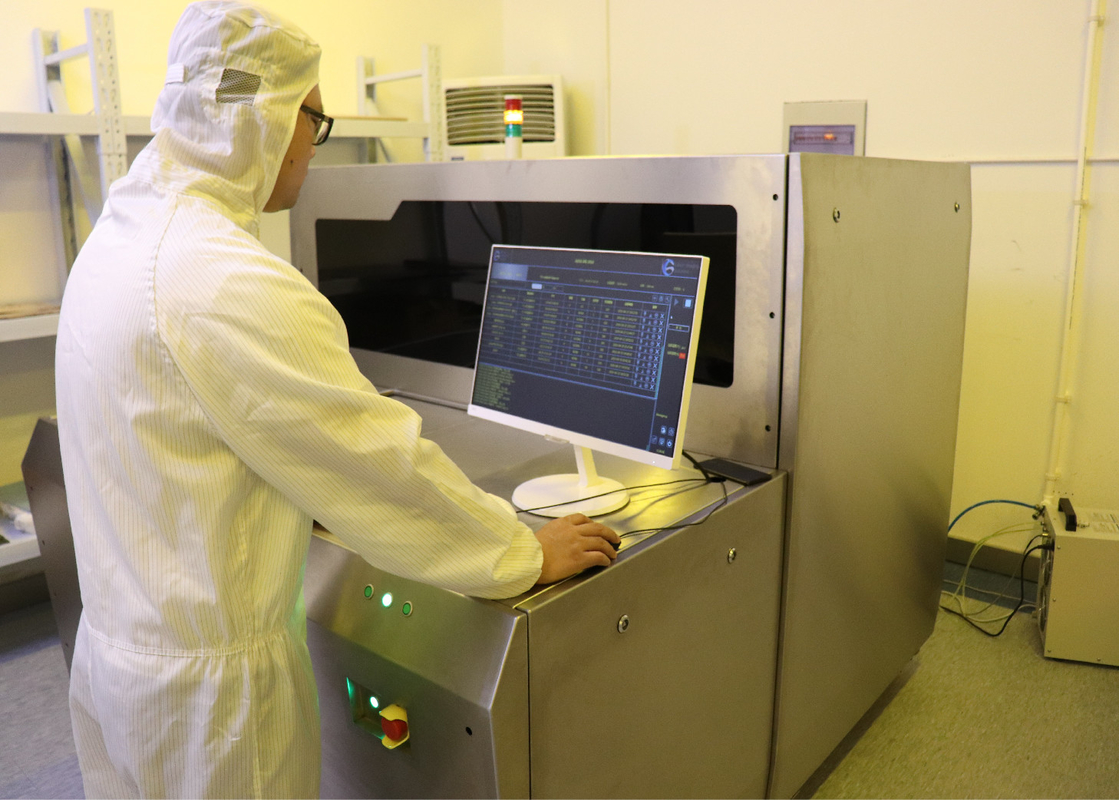

solutions directes de système de la représentation de laser (LDI) pour la diverse carte PCB
Fonction :
Options multiples pour l'expansion
et fonction de contraction
1. fonction automatique d'expansion et de contraction
2. fonction fixe d'expansion :
L'exposition basée sur les valeurs fixes d'expansion a fourni
3. fonction de mesure :
La mesure réelle du plat choisissent la valeur réelle d'expansion de plat pour l'exposition
Description du poste : peut placer le nombre de plats à mesurer, après mesure du plat pour prendre
La valeur moyenne est exposée.
profondeur focale et lumière optiques longues superbe
fonction de surveillance de puissance de source :
profondeur focale longue Ultra ±300μm ;
Suivi en temps réel et ajustement dynamique de rayonnement laser pendant le travail
Dos de découverte
Numéro de série| Nombre courant | valeur d'expansion et de contraction | Date | Temps | Code barres | Code de QR |
Processus de LDI : 5 minutes totales (sortie de données de FAO et copie prête).
· Pas plus de soucis de masque
· Rendement et sortie élevés
· Substrat irrégulier flexible
Comment laser le travail va-t-il direct de la représentation (LDI) ?
La représentation directe de laser a besoin d'une carte PCB avec la surface photosensible qui est placée sous un laser commandé par ordinateur. Et alors l'ordinateur crée l'image sur le conseil avec la lumière du laser. Un ordinateur balaye la surface de conseil dans une image de trame, assortissant l'image de trame à un DAO préchargé ou le dossier de conception de FAO qui inclut les caractéristiques pour l'image nécessaire destinée au conseil, le laser est employé pour créer directement l'image sur le conseil.
| Spécifications/modèle | DPX230 |
| Application | Carte PCB, HDI, FPC (couche intérieure, couche externe, anti-soudure) |
| Résolution (production en série) | 30um |
| Capacité | 30-40S@18 " *24 » |
| Taille d'exposition | 610*710mm |
| Épaisseur de panneau | 0.05mm-3.5mm |
| Mode d'alignement | UV-marque |
| Capacité d'alignement | Layer±12um externe ; Laye±24um intérieur |
| Ligne tolérance de largeur | ±10% |
| Mode d'augmentation et de diminution de déviation | Augmentation et contraction fixe, augmentation et contraction automatique, augmentation d'intervalle et contraction, alignement de séparation |
| Type de laser | Laser de LD, 405±5nm |
| Format de fichier | Gerber 274X ; ODB++ |
| Puissance | 380V courant alternatif triphasé, 6.4kW, 50HZ, gamme de fluctuation de tension + 7% ~-10% |
| Condition | Pièce légère jaune ; ± 1°C de la température 22°C ; ± 5% de l'humidité 50% ; Niveau de propreté 10000 et en haut ; Conditions de vibration d'éviter la vibration violente près de l'équipement |
Au sujet de nous
Nous sommes un fournisseur innovateur de diverses solutions directes de système de la représentation de laser de carte PCB (LDI). Nos gammes de dossier de produit de système des configurations de système de LDI pour le haut-mélange et applications naissantes de créneau de carte PCB aux solutions entièrement automatisées de système de LDI pour des environnements de production en série.
