Équipement d'imagerie d'écran directe au laser pour l'impression sur écran de textile

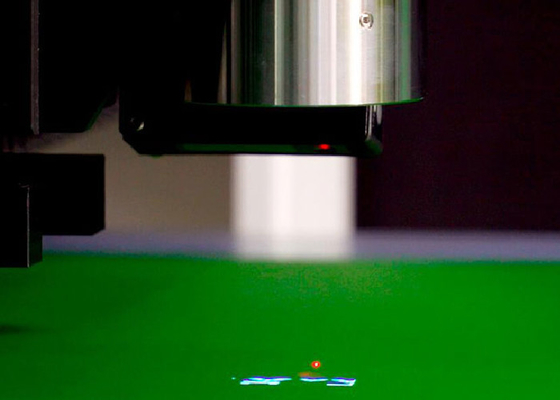

CTS est un système d'imagerie et d'exposition de l'ordinateur à l'écran (CTS) (brevet chinois, japonais, coréen, UE).Les fichiers de données sont directement lus par le CTS et ensuite convertis en images qui seront transmises à travers des faisceaux laser sur des écrans par DMD et lentille.

Les images numériques sont produites par DMD (appareil de micro-miroir numérique) qui possède plus de 800 000 ou 2 millions de micro-miroirs de micromètre, permettant des points carrés clairs et nets.Ce dernier système d'exposition numérique est devenu la nouvelle norme pour l'industrie de l'écran d'impression.

Les fichiers de données sont directement lus par l'ordinateur à l'écran (CTS) puis convertis en images qui seront transmises par des faisceaux laser sur les écrans par DMD et lentille.

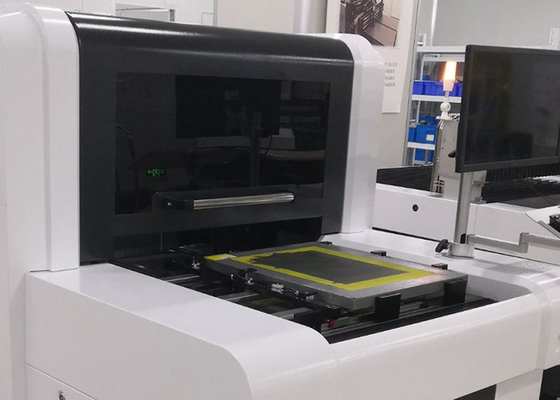

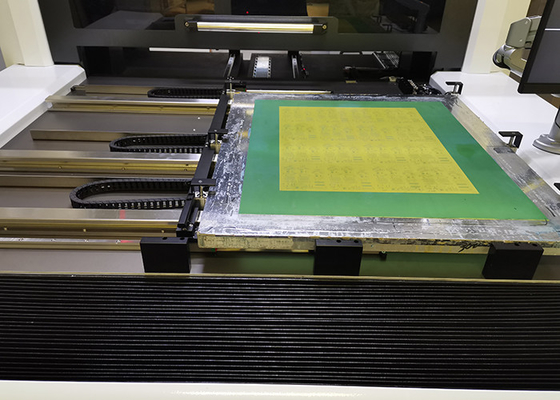

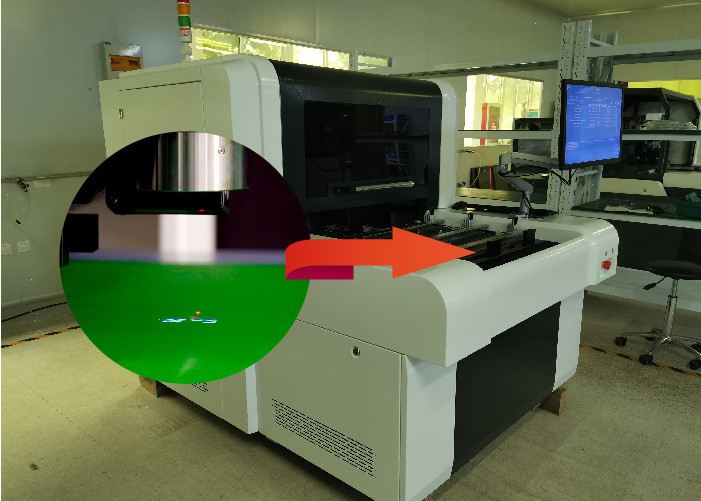

La machine de fabrication directe de plaques laser CTS est de lire directement les fichiers de données informatiques et de les convertir en images, puis de les exposer et de les représenter sur l'écran par projection laser.Ce type d'écran d'imagerie est adapté à l'impression textile, et également adapté aux autocollants, aux emballages, aux PCB, à l'impression 3C sur revêtements en verre, etc.

• Spécification / modèle	CTS100
  Taille maximale de l'écran (mm)	100 x 1000
  Taille minimale de l'écran (mm)	400 x 400
  Taille maximale de l'exposition (mm)	900 x 900
  Épaisseur du cadre de l'écran (un service sur mesure est disponible)	25 à 45 mm
  Système d'image	Technologie DMD DLP
  Épaisseur de l'émulsion (EOM)	Émulsion résistante aux solvants de 3 μm à 150 μm, émulsion résistante à l'eau de 3 μm à 220 μm
  Temps d'exposition	120-240s/ m2, # 350 filet jaune
  Résolution	Les données sont fournies par les autorités compétentes.
  Rastreur	133 LPI
  Système de mise au point	Focalisation fixe
  Format du fichier	1_bit tiff etc.
  Type de laser	Laser UV, longueur d'onde 405±5 nm
  Puissance laser	Le système de freinage doit être équipé d'un dispositif de freinage de la partie inférieure de l'écran.
  Taille de l'équipement (mm)	La taille de l'appareil est de 1740x1500x1500
  Poids net de l'équipement	Poids de l'appareil
  Conditions d'utilisation	Chambre à lumière jaune avec classe de propreté 10000, température 22±2°C, Humidité relative de 40 à 70% (pas de condensation)
  Le pouvoir	L'air comprimé à une phase unique 220v, 50/60HZ, 4 kW:0.5 MPa

• Une grande précision:

Résolutions 1270 dpi ou 2540 dpi, avec raster 133lpi/dpi (impression en demi-tones).

• Efficacité élevée:

3 minutes pour terminer l'exposition sur un écran de 1000 mm*1000 mm.L'efficacité de fabrication des pochoirs a été grandement améliorée en raison de beaucoup de temps est économisé par l'alignement précis de l'exposition et la réduction de lobor.

• Faible coût:

L'élimination des films positifs: les films litho sont de plus en plus chers et le nombre de fournisseurs sur le marché est en augmentation rapide.

1 procédé de fabrication de l'écran numérique CTS pour remplacer 5 procédés du procédé classique.
